Zdalny odczyt czujnika

Elektroniczne zestawy do samodzielnego montażu i nie tylko

Zdalny odczyt czujnika

Zdalny odczyt czujnika z dowolnego miejsca na Ziemi (pod warunkiem że jest tam dostęp do internetu). Zasada przesyłania i pobierania danych:

Wykorzystamy do tego celu ESP32 (może być dowolny), czujnik DS18B20, router z uruchomioną siecią WiFi (2,4 GHz) w domu, biurze lub zakładzie pracy oraz skrypty php na serwerze. Podłączenie DS18B20 do ESP32:

DS w tym przykładzie jest podłączony pod D15. Można podłączyć pod inny pin tylko trzeba wtedy zmienić to w programie dla ESP.

W Arduino IDE muszą być zainstalowane 4 biblioteki: OneWire.h, DallasTemperature.h, WiFi.h oraz HTTPClient.h

Potrzebujemy jeszcze na serwerze www umieścić 2 skrypty php: Odbiorczy do którego ESP32 będzie wysyłać pomiary o nazwie zapistemp.php:

<?php

//if(isset($_GET['temperature'])) {//

$str = $_GET['temperature'];

if(!$fd = fopen("temp.txt", 'wb')){

echo("Nie mozna otworzyć");

}

else{

if(fwrite($fd, $str) === false){
echo("Nie zapisano");
}
else{
}
fclose($fd);
}
?>

oraz nadawczy z którego można odczytać liczbę o nazwie odczyttemp.php:

<?php
function getHits()
{
if(($fp = @fopen("temp.txt", "r+")) === false)
return false;
$count = fgets($fp);
return $count;
}
?>

Oba pliki php należy umieścić na serwerze www. U mnie są one umieszczone w katalogu android i podkatalogu postAtnel co widać w adresie https://www.jaglarz.info/android/postAtnel/zapistemp.php Pod ten adres dana jest wysyłana.

Jeśli wszystko będzie dobrze zrobione i wszystkie nazwy/ścieżki będa prawidłowe aktualne wyniki pomiarów można wyświetlić wywołując w przeglądarce adres https://www.jaglarz.info/android/postAtnel/odczyttemp.php

Jest tu wyświetlana temperatura w moim pokoju. Oczywiście wasz adres będzie inny. Zgodny z nazwą domeny oraz nazwą katalogów.

Można w ten sposób odczytywać dane z wszystkich czujników które da się odczytać przy pomocy mikrokontrolera - temperatury, wilgotności, ciśnienia, odległości, stany włączników/wyłączników, czujki podczerwieni.

Jeśli ktoś zna php + ewentualnie mySQL może sobie zrobić rejestrowanie danych o określonej godzinie, wykresy i inne cuda.

Wynik można pobrać z serwera wywołując w przeglądarce adres https://www.jaglarz.info/android/postAtnel/odczyttemp.php

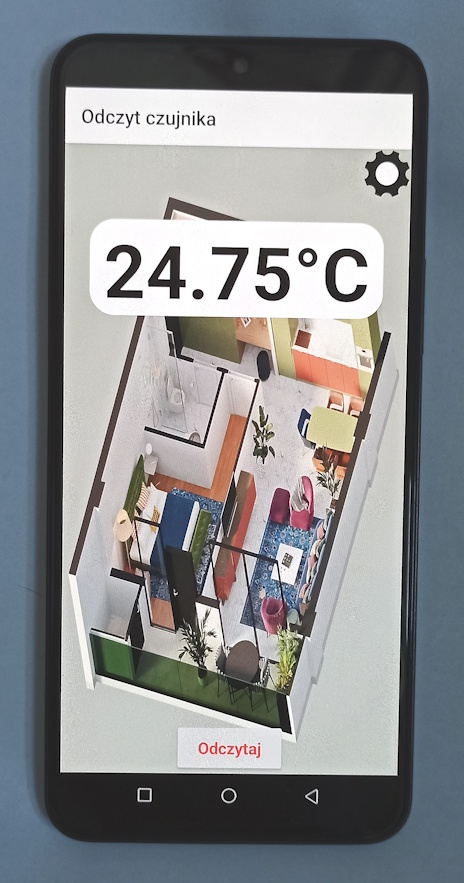

Można także wynik pomiaru wyświetlać w aplikacji.

Link do aplikacji: http://www.jaglarz.info/android/postAtnel/result.apk

Aby sprawdzić działanie w ustawieniach należy wpisać/wkleić: www.jaglarz.info/android/postAtnel/odczyttemp.php

Przy własnych próbach należy w tym miejscu wkleić ścieżkę dostępu do własnego pliku php.

Wersja na minimum Android 7

Kod Arduino dla ESP32:



/*********
  Rui Santos
  Complete project details at https://RandomNerdTutorials.com
*********/

#include <OneWire.h>
#include <DallasTemperature.h>
#include <WiFi.h>
#include <HTTPClient.h>


const char* ssid = "ESP32"; // Nazwa twojej sieci WiFi (tylko 2,4 GHz!)
const char* password = "m5hwhsGk_dupa_malkontenta_demt"; //hasło do twojej sieci WiFi
const char* serverName = "https://www.jaglarz.info/android/postAtnel/zapistemp.php?temperature=";
//powyższy adres musisz sobie dostosować do swojego ustawienia, nazwa domeny + katalogi + nazwa pliku php


// GPIO where the DS18B20 is connected to
const int oneWireBus = 15;

// Setup a oneWire instance to communicate with any OneWire devices
OneWire oneWire(oneWireBus);

// Pass our oneWire reference to Dallas Temperature sensor
DallasTemperature sensors(&oneWire);

int a = 0;


void setup() {
  Serial.begin(115200);
  sensors.begin();
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Łączenie z siecią Wi-Fi...");
  }

  Serial.println("Połączono z siecią Wi-Fi!");
}


void loop() {

  if (WiFi.status() == WL_CONNECTED) {
    HTTPClient http;

    String serverPath = serverName;

    sensors.requestTemperatures();
    float temperatureC = sensors.getTempCByIndex(0);


    serverPath += temperatureC;

    http.begin(serverPath.c_str());

    int httpResponseCode = http.GET();

    if (httpResponseCode > 0) {
      Serial.print("Kod odpowiedzi HTTP: ");
      Serial.println(httpResponseCode);
      String response = http.getString();
      Serial.println(response);
    } else {
      Serial.print("Błąd wysyłania żądania: ");
      Serial.println(httpResponseCode);
    }

    http.end();
  } else {
    Serial.println("Błąd połączenia z siecią Wi-Fi");
  }

  delay(3000); //czas po którym na serwer zostanie wysłana następna dana, można ustawić dowolnie, jedną sekundę lub 10 minut - jak komu pasuje

  }
